انواع بلبرینگ

معرفی

واژه بلبرینگ شامل دو کلمه Ball و Bearing به معنای یاتاقان توپی است. این وسیله کاربرد  بسیار زیادی در ابزارهای مختلف چرخنده دارد. در حقیقت  بلبرینگ باعث چرخش و حرکت سریع اکثر چرخ های سبک و سنگین می شود. بدون آنکه سائیدگی و یا اصطکاکی بین سطوح به وجود آید. در برخی موارد به اشتباه به جای کلمه بیرینگ همواره از بلبرینگ استفاده می شود. باید توجه شود که بیرینگ آن دسته از بلبرینگ هایی هستند که جزء غلتشی در آنها ساچمه بوده و همچنین بیرینگ هایی که جزء غلتشی آنها غلتک است رولبرینگ نامیده می شوند.

اجزای اصلی

یک بلبرینگ از قطعات زیر تشکیل شده است:

  • ساچمه
  • رینگ یا کنس داخلی
  • رینگ یا کنس خارجی
  • کاسه نمد فلزی
  • قفسه یا غلاف

کاربرد

همانگونه که اشاره شد بلبرینگ برای چرخش اختراع شده است، بنابراین در وسایلی مانند زیر کاربرد بسیار فراوانی دارد:

بلبرینگ علی و تولید بلبرینگ

  • دیسک های رایانه‌ای
  • چرخ اتومبیل
  • چرخ  انواع موتورها
  • صنایع بزرگ
  • اسکیت هاپ
  • سیستم های حمل و نقل هوایی
  • انواع دوچرخه ها
  • کارخانجات تولیدی
  • موتورهای الکتریکی
  • بلندر تجاری
  • جرثقیل ها
  • آسانسور و پله برقی
  • برخی از مدل های صندلی
  • دوربین های تصویربرداری حرارتی
  • دستگاه های کارت خوان و خودپرداز
  • تجهیزات پزشکی
  • چاپگرها
  • سنسورها
  • درب های غلطکی
  • و غیره

 نحوه عملکرد

نوع عملکرد بلبرینگ به این صورت است که  فشار از سطح خارجی به گوی ها منتقل شده و سپس این فشار از گوی ها به لایه داخلی انتقال می یابد. سطح تماس گوی ها با لایه های داخلی و خارجی به دلیل کروی بودنشان بسیار کم می باشد. به همین دلیل اگر فشار بیش از حدی به ساچمه وارد شود، باعث تغییر شکل و یا شکستن آنها می شود؛ که در آن صورت از رولبرینگ ها استفاده می شوند. بنابراین از بلبرینگ هایی که دارای ساچمه های ریزی هستند در فشارهای کم استفاده می شود و در مواردی که فشار بیشتر است، از انواع دارای ساچمه گرد تخته ای به کار برده می شود.  این نوع از محصولات دارای غلطک نازک می باشد.

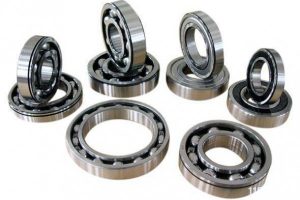

بلبرینگ - بلبرینگ علی

تقسیم بندی از لحاظ ساختار و کارکرد

بلبرینگ ها و رولبرینگ ها به طور کلی در طرح ها و ابعاد  متنوع و مختلفی تولید می شود.  برخی از مهم‌ترین انواع آن شامل موارد زیر است:

انواع بلبرینگ

  • شیار عمیق
  • کف گرد
  • تماس زاویه ای
  • خود تنظیم
  • حرارتی

انواع رولبرینگ

  • مخروطی
  • استوانه‌ای
  • سوزنی کف گرد
  • مخروطی
  • بشکه ای کف گرد

دسته بندی از نظر مقاومت

انواع مختلفی از بلبرینگ به لحاظ میزان فشاری که تحمل می نمایند به شرح زیر  تولید می گردد:

  • سبک
  • خیلی سبک
  • سنگین
  • متوسط

انواع مختلف رولر در رولبرینگ ها

  • رولر استوانه‌ای
  • رولر سوزنی
  • رولر مخروطی
  • رولر بشکه ای نامتقارن
  • رولر بشکه ای متقارن

نحوه کار کرد

تماس زاویه ای

این نوع محصول در انواع مختلفی از زاویه ها مانند ۱۵ درجه،  ۲۵ درجه و ۴۰ درجه ساخته شده و قابلیت حمل بار  شعاعی و محوری را به طور همزمان دارا هستند.

شیار عمیق

در این نوع از تولیدی در رینگ یک شعاع عمیق دایره ای شکل که متناسب با شعاع ساچمه است وجود دارد. این شیار باعث می شود که بین ساچمه و رینگ ها سطح تماس بالا ایجاد شده، و  در مقابل فشار بالا مقاومت نماید.

حرارتی

این نوع از محصولات همانگونه که از نامشان پیداست توانایی تحمل حرارت بسیار بالا را دارا هستند.  کلیه اجزای این محصولات شامل ساچمه ها، محافظ، روانکار داخلی و غیره  برای تحمل حرارت بالا ساخته می شوند.  این نوع از تولیدات مناسب برای دستگاه ها و ماشین هایی هستند که در حرارت بالا کار می کنند.



خود تنظیم

این نوع از بلبرینگ ها توانایی تنظیم کردن خود را در شرایط نا همراستایی شفت را دارا می باشند.  انواع خود تنظیم مناسب برای  نوار نقاله ها و ماشین آلات کشاورزی در ابعاد متوسط با طول عمر کافی تولید می شوند.

کف گرد

بلبرینگ های کف گرد  از یک صفحه بدنه، صفحه مواج و عناصر غلتک تشکیل شده که هم به صورت یک طرفه و هم به صورت دو طرفه طراحی و تولید می شوند.  این نوع از بلبرینگ ها توانایی مقاومت در مقابل نیروهای محوری بالا را دارا بوده ولی در مقابل نیروهای شعاعی قدرت چندانی ندارند. در صورتی که این نوع بلبرینگ یکطرفه باشد تنها برای موقعیت دهی محوری شافت و تحمل بار از یک طرف مناسب هستند. جنس متریال کاربردی در تولید این نوع  بلبرینگ ها از فولادی با استقامت بالا در برابر فشارهای محوری و درجه صیقلی بالا است.

بلبرینگ - بلبرینگ علی - بلبرینگ ها

مواد تشکیل دهنده

در ساخت  اجزا غلطتنده و رینگ موجود  در بلبرینگ ها  به طور معول از فولادهای کرم دار استفاده می شود.  چرا که این ماده  مقاومت بسیار بالایی تا مغز قطعه را دارد.  همچنین در برخی موارد نیز از فولادهای سخت شونده سطحی نیز در ساخته این قطعات استفاده می شود.  قفس یا غلاف بیرونی نیز معمولاً از ورقهای فولادی و یا ورق های برنجی و در برخی موارد از مواد دیگری مانند آهن زینتر شده، پلاستیک،  برنج و دیگر آلیاژهای سبک ساخته می شوند.

سخن آخر

بلبرینگ های موجود در شرکت بلبرینگ علی از آلیاژ های محکم و مقاوم مانند آلیاژ استیل (کروم و کربن) برای رینگ ها و نیز از موادی مانند سرامیک، پلیمر، شیشه، آلیاژ های کروم و برون جهت ساخت ساچمه،  همچنین از موادی مانند آهن برنج و فیبر استخوانی جهت ساخت نگهدارنده ساچمه استفاده شده است. شما می توانید انواع مختلف رولبریینگ و بلبرینگ  و قطعات مربوط به آن ها را در اندازه های متنوع و با  بهترین کیفیت از جمله بلبرینگ ساچمه مخروطی، ساچمه گرد، قفلی، حرارتی، مفصلی، خطی و غیره را از فروشگاه بلبرینگ علی تهیه فرمایید.

برای اینکه از انواع بلبرینگ ها و مدل های موجود در بازار آگاه شوید، با کارشناسان ما تماس بگیرید.
