انواع رولبرینگ صنعتی کدامند؟ تفاوت رولبرینگ و بلبرینگ در چیست؟
هر یک از انواع رولبرینگ صنعتی در گیربکس ها و تجهیزات صنعتی کاربرد های فراوانی دارند. این دسته از تجهیزات صنعتی به گونه ای طراحی و تولید شده اند که در برابر بارهای محوری و شعاعی مقاومت بسیار خوبی را از خود به معرض نمایش بگذارند. به همین دلیل عمدتا از این تجهیزات در گیربکس هایی با توان و قدرت زیاد استفاده می شود. اما این دسته از تجهیزات مکانیکی با بلبرینگ های صنعتی چه تفاوتی دارند؟
وظایف بخش های مختلف به کار رفته در انواع رولبرینگ صنعتی
به طور کلی هر یک از انواع رولبرینگ صنعتی از بخش های مختلفی تشکیل شده است. هر یک از بخش های به کار رفته در این دسته از تجهیزات مکانیکی وظیفه مخصوصی دارند. از جمله این بخش ها می توان به موارد زیر اشاره کرد:
رینگ داخلی و خارجی
به طور کلی از جمله مهمترین بخش های هر یک از انواع رولبرینگ صنعتی می توان به رینگ های داخلی و خارجی اشاره کرد. رینگ داخلی عمدتا به اندازه ۵ میلیمتر کوچکتر از اندازه شفت در نظر گرفته می شود تا به این واسطه در اثر جا زدن، رولبرینگ به خوبی در شفت چفت شود. در طرف دیگر رینگ خارجی وطیفه دارد تا مجموعه رولبرینگ را به بدنه گیربکس متصل نماید. عمدتا رینگ های داخلی و خارجی نقش موثری را در انتخاب بلبرینگ ایفا می کنند.
ساچمه
به طور کلی ساچمه های به کار رفته در هر یک از انواع رولبرینگ صنعتی به گونه ای طراحی شده اند که علاوه بر تحمل بارهای شعاعی و محوری وارد شده، عمل چرخش را به نحو مطلوبی انجام داده و از هر یک گیربکس جلوگیری نکنند. به طور کلی نوع ساچمه به کار رفته در این دسته از تجهیزات مکانیکی، از اهمیت بسیار زیادی برخوردار است.
قفسه
از دیگر بخش های اساسی رولبرینگ صنعتی، قفسه ها هستند. به طور کلی این بخش از یاتاقان های غلتشی به طور موثری بر طول عمر مجموعه رولبرینگ تاثیر گذار است. به طور کلی قفسه ها وظیفه دارند تا از برخورد ساچمه ها با یکدیگر و تماس آنها با یکدیگر جلوگیری کنند. به طور کلی این قسمت از رولبرینگ با تنظیم فاصله بین ساچمه ها می تواند به طور قابل توجهی طول عمر ساچمه ها را افزایش دهد.
شیلد
از دیگر بخش های کاربردی رولبرینگ صنعتی می توان به شیلد ها اشاره کرد. به طور کلی در برخی از محیط های صنعتی به علت آلودگی بیش از حد محیط عمدتا یاتاقان ها دچار آسیب دیدگی می شوند. این عمل سبب میشود تا به طور قابل توجهی طول عمر یاتاقان ها کاهش پیدا کند. شیلد به کار رفته در رولبرینگ های صنعتی عمدتا سبب می شود تا از ورود گرد و غبار و آلایندگی به درون رولبرینگ جلوگیری شود. به این ترتیب با استفاده از شیلد محافظ می توان از خرابی زودرس رولبرینگ ها جلوگیری کرد.
تفاوت انواع رولبرینگ صنعتی و بلبرینگ
به طور کلی هر یک از انواع رولبرینگ و بلبرینگ های صنعتی هم از لحاظ ساختاری و هم از لحاظ آستانه تحمل بار با یکدیگر تفاوت دارند. عمدتا به یاتاقان هایی که در گیربکس ها به کار گرفته می شوند، تحت بارهای شعاعی و محوری قرار می گیرند. به طور کلی شدت این بارها در تعیین طول عمر و دوام یاتاقان تاثیر مستقیمی خواهد گذاشت. رولبرینگ صنعتی به گونه ای طراحی شده است که در برابر بارهای شدید شعاعی و محوری مقاومت بیشتری از خود نشان دهد. این تجهیزات برخلاف استحکان بسیار بالایی که دارند، در برابر سرعت های دورانی بسیار بالا از خود ضعف نشان می دهند.
بلبرینگ صنعتی برخلاف یاتاقان غلتشی آستانه تحمل نسبتا پایین تری نسبت به رولبرینگ های صنعتی دارند. اما این تجهیزات در سرعت های دورانی بسیار بالا از خود مقاومت بسیار خوبی نشان داده و استهلاک بسیار کمتری دارند.
مقایسه آستانه تحمل انواع رولبرینگ صنعتی با بلبرینگ ها
همانطور که گفته شد، بلبرینگ ها و رولبرینگ ها از لحاظ ساختار با یکدیگر تفاوت هایی دارند. هین تفاوت ها است که سبب شده تا رولبرینگ ها در گیربکس های سنگین بیشتر مورد استفاده قرار گیرند. به طور کلی در ساختار بلبرینگ ها از ساچمه های کروی شکل و در ساختار رولبرینگ ها از ساچمه های غیر کروی استفاده می شود.
در اینجا بخوانید:بلبرینگ های حرارتی چگونه اند؟
اما هندسه ساچمه چه ارتباطی با طول عمر و دوام یاتاقان دارد؟ به طور کلی سطح تماس ساچمه های کروی با دیواره رینگ داخلی و خارجی، عمدتا به صورت یک نقطه است. به این ترتیب تمام بارهای اعمالی به این نقطه وارد شده و باعث خرابی یاتاقان می شود. این در حالی است که سطح تماس ساچمه های به کار رفته در رولبرینگ صنعتی با رینگ های داخلی و خارجی عمدتا به صورت خط و یا صفحه است. به این ترتیب نیروهای وارد شده در یک نقطه متمرکز نشده و طول عمر یاتاقان افزایش پیدا می کند.

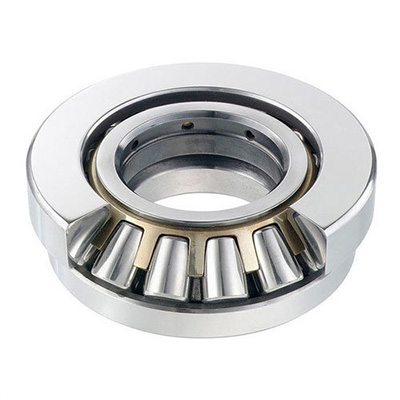

انواع رولبرینگ صنعتی
به طور کلی رولبرینگ های تولید شده بر اساس نوع ساچمه ای که در ساختار آن ها به کار رفته است، دسته بندی می شوند. انواع رولبرینگ های صنعتی موجود شامل موارد زیر می شوند:
- رولبرینگ های بشکه ای

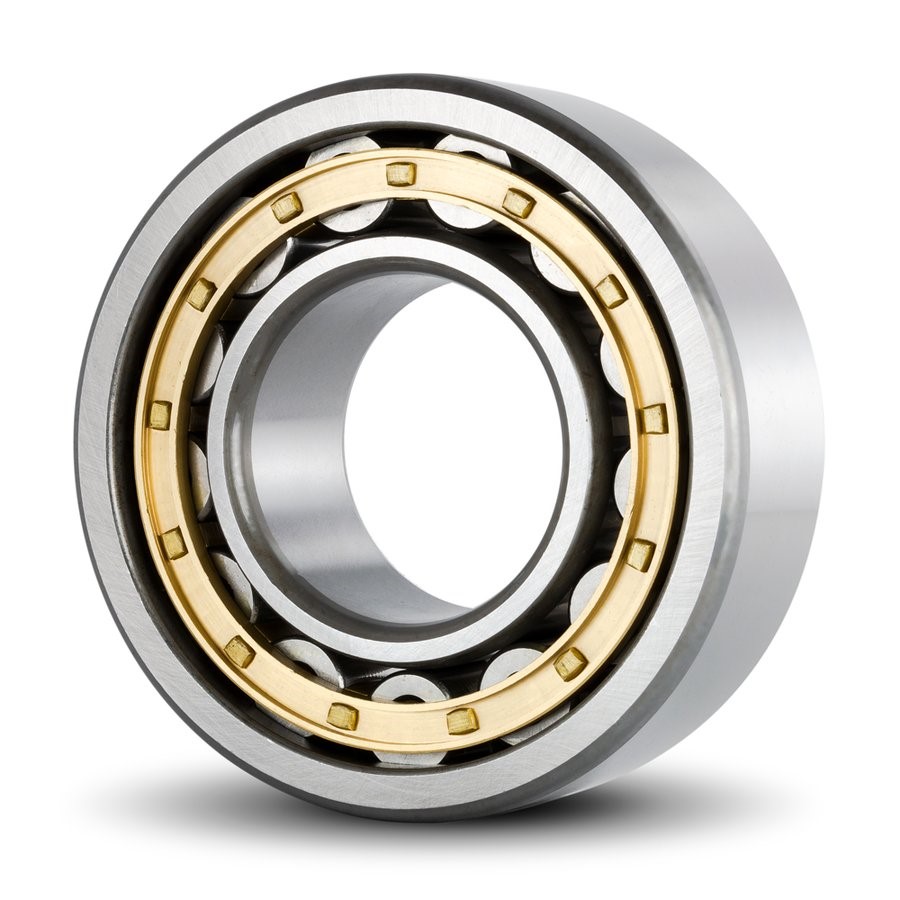

- رولبرینگ های استوانه ای

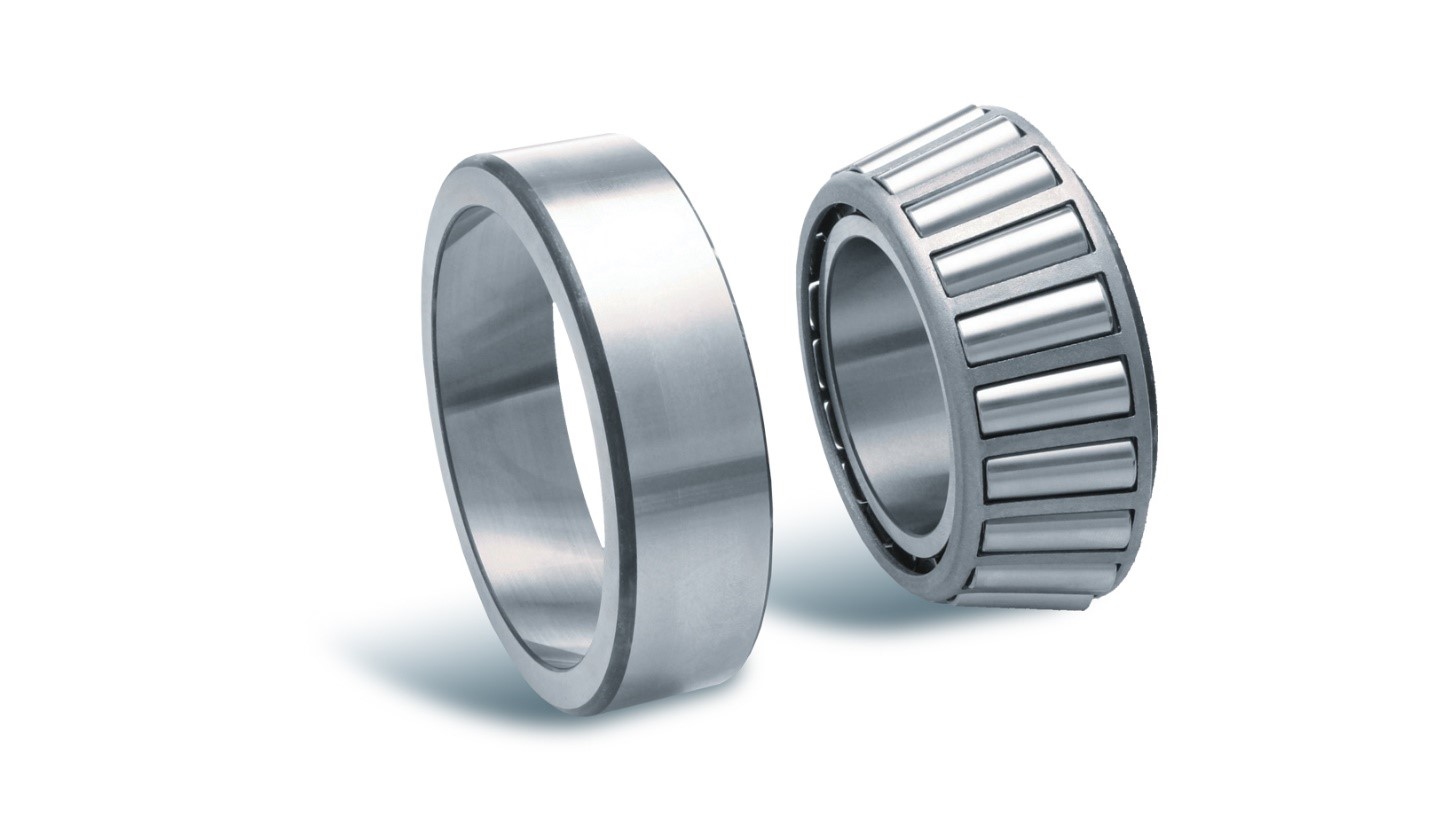

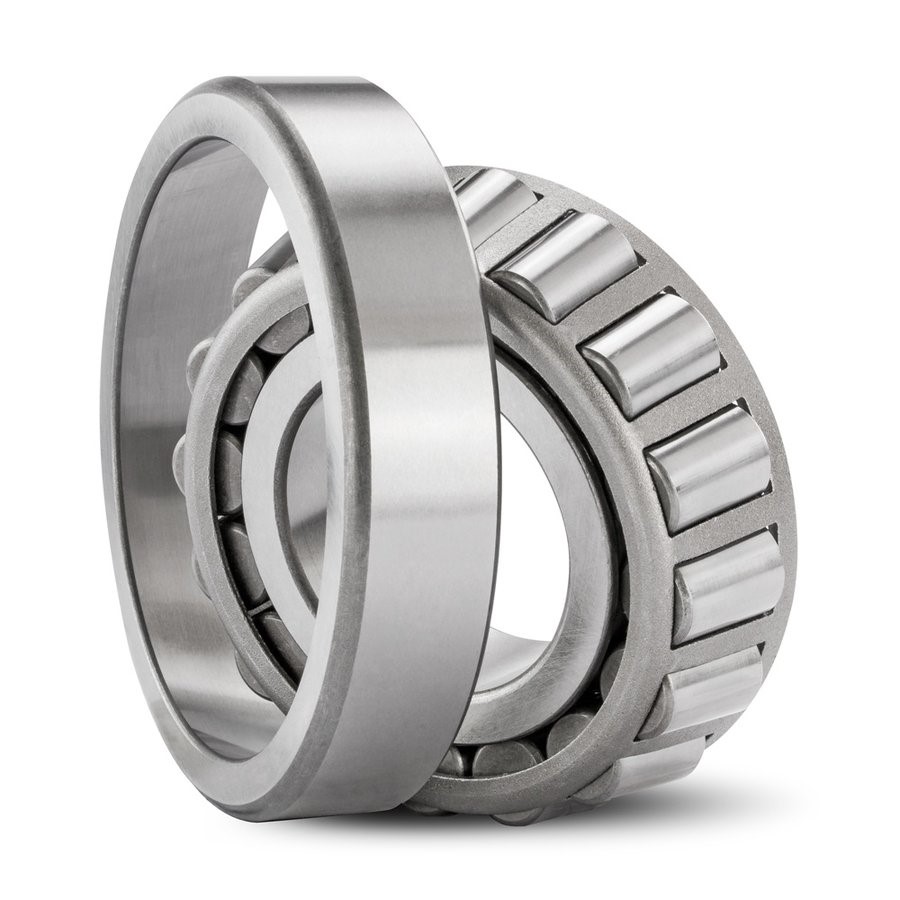

- رولبرینگ های مخروطی
- رولبرینگ های سوزنی
- و…
راهنمای خرید انواع رولبرینگ صنعتی
به طور کلی پس از خرید رولبرینگ های موجود در بازار باید به نکات متعددی توجه کرد که از جمله مهمترین آن ها می توان به نیروی وارد شده به رولبرینگ اشاره کرد. به طور کلی سرعت دورانی یاتاقان و نیز نیروی وارد شده بر رولبرینگ تاثیر مستقیمی بر طول عمر یاتاقان می گذارند. هر چه نیروی موجود در گیربکس بیشتر باشد، رولبرینگ از سایز و سطح مقطع بیشتری برخوردار خواهد بود.
از دیگر عوامل مهمی که پیش از خرید هر یک از انواع رولبرینگ صنعتی باید تحت بررسی قرار گیرد، می توان به قطر شفت موجود در گیربکس اشاره کرد. عمدتا رولبرینگ های تولید شده توسط برندهای مختلف متناسب با استاندارد های روز دنیا طراحی و تولید شده اند. به همین دلیل عمدتا این تجهیزات از سایزبندی مشخصی برخوردار هستند. خرید رولبرینگ صنعتی عمدتا متناسب با سایز و قطر شفت موجود در گیربکس انجام می شود. از دیگر عوامل و نکاتی که پس از هر یک از عوامل ذکر شده باید تحت بررسی قرار گرفته و درباره هر یک تحقیق به عمل آید، می توان به موارد زیر اشاره کرد:
- متریال به کار رفته در هر یک از انواع رولبرینگ
- میزان آلودگی موجود در محیط
- دمای کاری رولبرینگ مورد نظر
- میزان قطر خارجی رولبرینگ و نیز فضای موجود در گیربکس
- نوع ساچمه مورد نظر
- توان ورودی به دستگاه
- برند تولید کننده رولبرینگ صنعتی
